深刻地体会到有限元分析在今天的重要性了，无论是在工程研发设计还是科研领域，它已经成为不可或缺的工具。

在十五五规划中，我们以科技作为发展的重要方向。无论是高科技、低空经济、深海探测，还是汽车制造、新能源、土木工程，有限元分析都已应用其中。它能够助力企业或科研机构深度洞察复杂物理现象，优化设计方案，精准预测产品性能。

然而，对于很多行业的朋友来说，有限元分析该如何做？又该怎么看结果？其实有着不一样的理解和做法。今天，元王就和大家深入探讨这两个核心问题。

01、怎么做：有限元分析的操作流程

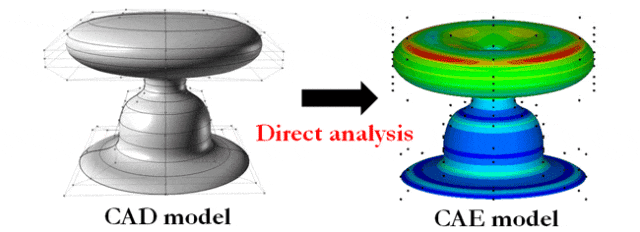

有限元分析的本质，是将一个连续的问题离散化成一组相互独立的单元（或节点），利用数学模型来模拟真实世界的物理现象。整个流程可以系统拆解为以下几个关键步骤。

①问题定义与模型简化

开展有限元分析前，对于企业来说，首要任务是明确分析目的：是评估结构强度、刚度，还是分析振动特性、热传导性能？目的明确了，才能确定关注的物理量与分析方法。

实际工程结构往往极为复杂，直接对整体建模不仅计算量剧增，还可能导致计算收敛困难。因此，需要合理简化几何模型：保留对分析结果影响重大的关键特征，舍弃次要细节。

例如我们元王工程师在针对汽车项目，分析汽车车身整体结构强度时，会忽略一些小孔、倒角等次要特征；而分析局部应力集中问题时，则需精确建模这些特征。

②材料属性定义

依照实际使用材料，在有限元软件中精准设置材料的各项属性：弹性模量、泊松比、密度、屈服强度等。

针对复合材料、非线性材料等复杂材料，还需选取合适的材料模型来描述其力学行为。材料属性的准确性直接关乎分析结果的可靠性，设置时务必参考材料手册或实验数据。

③网格划分

在建立了数学模型之后，需要对模型进行离散化，即划分网格。有限元分析的精度和计算效率在很大程度上取决于网格划分的质量。常用网格类型包含三角形、四边形、四面体、六面体等，不同网格类型适用于不同的问题场景。

之前的文章也有写网格划分相关的介绍，如果想了解可以直接在公众号里搜索查看。

④施加载荷和约束

根据实际工况，在模型上施加相应的载荷和约束条件。这些条件应能反映实际系统的行为特征，从而保证分析结果的准确性。

⑤求解与后处理

设定好网格、载荷和约束条件后，进行求解计算。有限元求解器用于求解方程，生成模型的详细结果。求解完成后，通过后处理功能将数据以图形化的方式呈现出来。

02、针对不同群体的“怎么做”

有限元分析“怎么做”，对于企业和工程师是两个群体，其侧重点也各有不同。

①面向企业

对于企业而言，有限元分析不仅是一软件工具，更是能帮助企业在产品研发设计上缩短时间，提升核心竞争力、降本增效等。

企业一般会思考的是：如何在产品研发流程中系统性地嵌入仿真分析？如何通过仿真减少物理样机试制次数，缩短研发周期？如何建立标准化的仿真流程与数据管理体系？

元王仿真在CAE工程咨询服务中积累了丰富经验，深知企业需要的是可复用的分析经验、标准化的操作规范，以及能够将仿真结果直接转化为设计决策的能力。

②面向工程师

对于一线工程师，有限元分析“怎么做”更多体现在具体的操作技能上：

软件选择：不同公司、不同行业在CAE软件上使用都有所区别。工程师需要根据具体仿真分析问题选择合适的工具，我们目前代理软件有达索和西门子两大厂商，如需了解也可咨询我们元王。

前处理能力：几何建模、网格划分、材料参数设置等。这些前处理工作直接影响分析结果的准确性，所以这里也很消耗时间，也能看出是否有经验。

求解设置：合理选择求解器类型（隐式或显式）、设置收敛准则、监控求解过程。

后处理技能：从海量数据中提取关键信息，生成有价值的分析报告。

03、怎么看：理解有限元分析结果

仿真分析分析完，如何正确解读结果，这是很重要且非常关键的一步。

3.1 关键数据解读

1. 应力应变云图

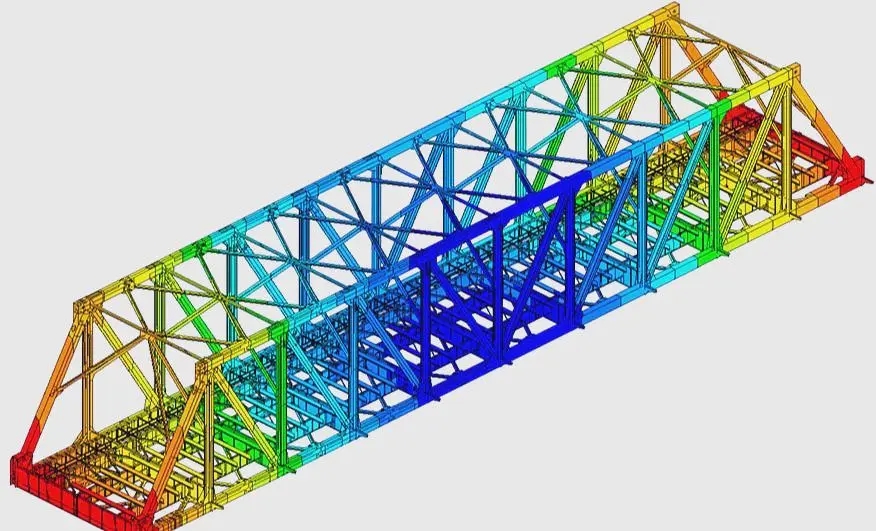

应力应变云图是有限元分析中最直观的结果呈现方式，不同颜色对应模型各部位应力或应变的大小。

2. 位移结果

位移结果展示了模型在载荷作用下各节点的移动状况。明晰结构位移分布，有助于判断其是否契合设计要求。

3. 能量分布

有限元分析还涉及应变能、动能等能量计算。应变能反映材料变形过程中储存的能量，分析应变能分布，能知晓模型中能量集中区域。这些地方通常是结构受力较大之处。

动能与结构运动状态相关，在动力学分析中，动能变化可反映结构振动特性及能量传递情况。比如在汽车发动机振动分析中，研究动能分布与变化，能优化发动机结构设计，降低振动与噪声。

3.2 结果合理性判断

有限元法是一种工程近似求解方法，存在误差。因此，对分析结果进行合理性判断至关重要。

1. 与理论知识对比

查看有限元分析结果时，要与相关理论知识相互验证。以简单梁结构为例，依据材料力学理论，可算出特定载荷下应力、应变和位移的理论值。

将有限元分析结果与理论值对比，若二者偏差在合理范围，表明分析结果具备一定可靠性；若差异较大，就得仔细检查模型构建、材料参数设置及边界条件施加是否正确。

2. 考虑实际物理现象

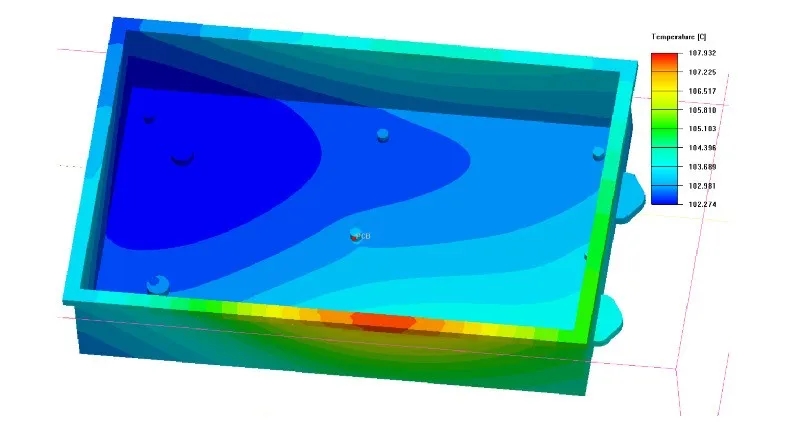

有限元分析是对实际物理问题的数值模拟，结果理应符合真实物理现象。以热传导分析为例，热量必然从高温区域传向低温区域，温度分布应连续且平滑。

若分析结果出现热量逆流或温度突变等违背物理规律的情况，就得全面检查模型与计算过程，排查问题根源。

3. 网格收敛性验证

结果的准确性依赖于网格。一个重要的验证步骤是细化网格，并比较不同网格分辨率下获得的结果。如果网格细化后结果变化不大，说明当前网格精度已经足够。

4. 参考实验数据或工程案例

还可参考既有实验数据或实际工程案例，对有限元分析结果加以验证与评估。有研究表明，Abaqus数值模拟与现场实测结果的相对误差可低至0.28%，表明数值模型的建立和运算具有高度的有效性和可靠性。

有限元分析是一个很吃经验的技术活。从模型建立到结果解读，每一个环节都需要严谨的态度和扎实的专业知识。

对于企业而言，它是一项需要系统性投入的战略能力；对于工程师而言，它是一项需要持续学习和实践的核心技能。

“怎么做”决定了分析能否顺利跑通，“怎么看”决定了分析能否真正创造价值。 两者相辅相成，缺一不可。
