对于连接器企业来说，插拔力分析是一个绕不过去的一项测试，这是连接器可靠性设计中最核心的指标之一。我们元王在连接器仿真领域积累了大量工程案例，今天从插拔力分析入手，和大伙分享一些这方面的知识点。

01、插入力与拔出力

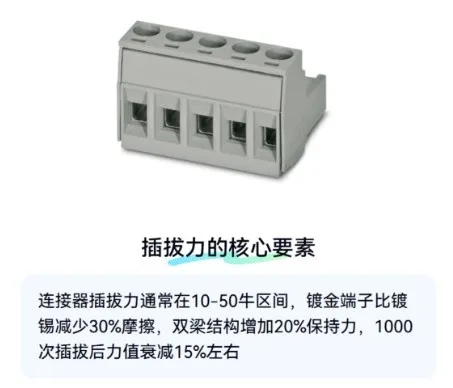

从物理本质上讲，插拔力分为两部分：插入力和拔出力。插入力决定了装配的难易程度，如果太大，端子可能插不进去，甚至损坏端子；如果太小，又可能导致拔出力不足，连接器在振动环境中松脱。而拔出力则关乎保持力，连接器在受拉或受冲击时，能否依然稳定且不受影响。

插入力主要来源于两个部分：一是端子之间的摩擦阻力，二是弹性端子被压缩后产生的正压力所诱导的摩擦力。当插头推入时，公端端子会撑开母端弹片，弹片产生回弹力，这个力乘以摩擦系数，就构成了大部分插入力。拔出时情况类似，但往往由于接触面磨损、微动或材料塑性变形，拔出力曲线与插入力并不重合，这种差异本身就是一条重要的诊断信息。

02、为什么不能只靠物理样机？

在过去，很多连接器厂商依靠“打样-测试-改模-再打样”的循环来优化插拔力。一个中等复杂度的连接器，模具费用动辄数万到数十万元，每次修模周期长达两到三周。

更麻烦的是，插拔力异常的原因往往藏在肉眼看不见的微观层面：端子根部0.1毫米处的应力集中、塑料壳体在插拔过程中的瞬时变形……物理测试只能告诉你“力大了”，很难告诉你“为什么大？”

这就是有限元方法介入的价值。通过数值模拟仿真，工程师可以在虚拟环境中完成数百次插拔模拟，观察每一个时间增量下的应力、应变与接触压力分布。

比如，一个典型的插拔力分析模型会先建立端子和壳体的三维几何，然后将其离散为六面体网格，对于承受弯曲变形的细长端子，六面体网格比四面体更能准确捕捉厚度方向的应力梯度。接着赋予材料属性：金属端子通常采用弹塑性本构，塑料壳体则要考虑其拉压不对称性。

03、一个容易被忽略但至关重要的步骤

很多连接器在“插拔”发生之前，其实已经处于受力状态了。比如，端子在被装入塑胶壳体时，可能已经被卡爪压缩了一个初始位移；或者FPC连接器的翻盖在闭合前，已经对端子施加了预压力。如果不考虑这个“预压”直接计算插拔力，结果可能偏差30%以上。

专业的插拔力分析会采用两步法：第一步，求解预压工况下的应力与变形场；第二步，在预压结果的基础上施加插拔位移。这种做法类似于给连接器拍一张“初始应力照片”，然后再记录它后续的动作。

04、插拔力分析模块

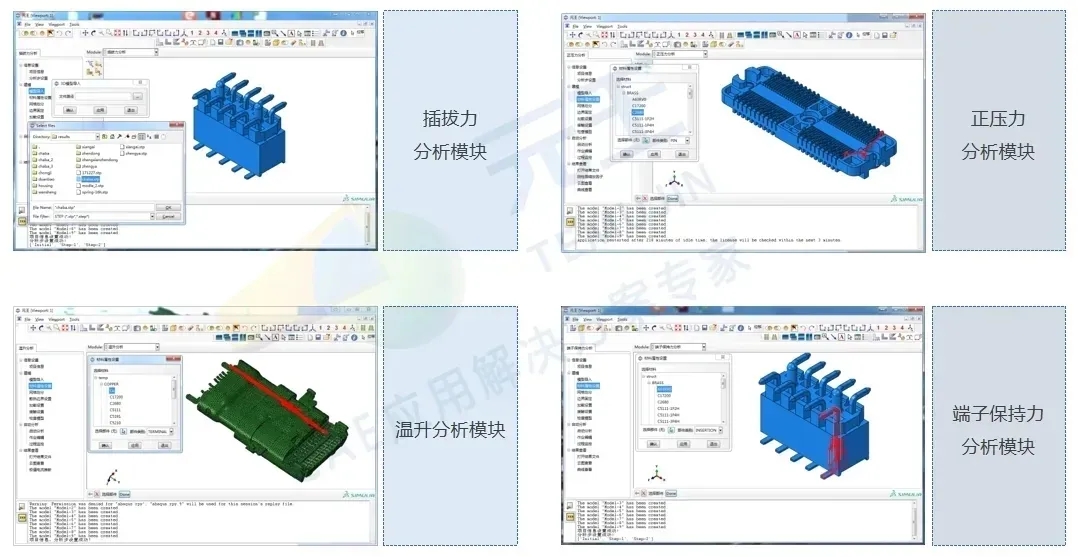

在元王连接器仿真分析软件软件中，插拔力分析模块被设计为从建模到结果输出的完整工作流。它支持用户分别定义预压件与插拔件，只需在界面中分别选取对应的部件，软件会自动按“先预压、后插拔”的两步法求解，无需手动设置多分析步。在网格环节，模块内置了针对连接器端子的六面体网格控制参数，能够对薄壁特征进行局部加密，同时避免过度细分导致的算力浪费。

接触设置方面，用户既可以直接选择几何面，也可以选择已划分好的网格面来定义接触对，这在复杂装配体中尤为灵活。加载时，可以将非关键部件（如壳体）设置为刚体，大幅缩减计算规模而不影响精度。模型设置完成后，一键启动检查，软件会高亮显示所有加载、边界与接触定义，若有遗漏或冲突可即时修正。

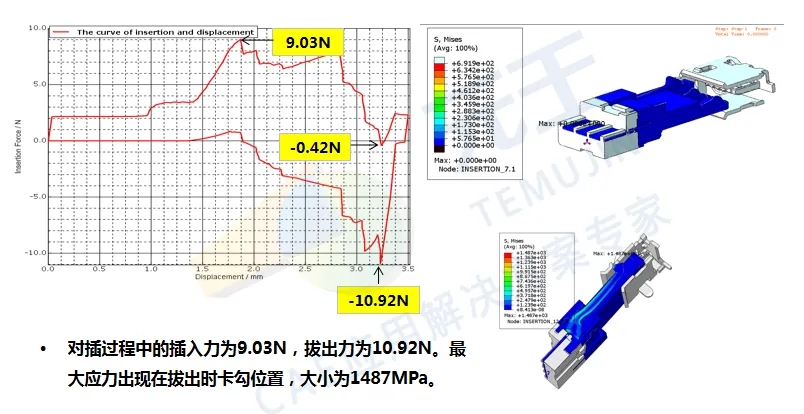

计算过程中，监控窗口实时显示迭代步数与当前插拔力数值，工程师可以随时判断收敛趋势，必要时终止无效算例。求解结束后，除了输出力-位移曲线和应力、位移、应变云图外，模块还支持疲劳寿命曲线的生成，基于插拔力谱和材料S-N数据，估算连接器在指定插拔次数后的损伤程度。所有曲线数据均可导出，方便与其他工具对比验证。

该模块能够自动生成图文并茂的分析报告，覆盖模型信息、边界条件、力-位移曲线、云图判读结论等核心内容，工程师只需稍作复核即可用于内部评审。

插拔力分析只是元王连接器仿真分析软件软件多个专业模块中的一个。对于连接器企业来说，如果必须要做仿真分析，那这款软件是最适合不过的工具，使用门槛降低，效率提升，从投入到产出角度来看，是性价比极高的。

如需了解元王连接器仿真分析软件，可以咨询我们元王。
