接着继续分享模态分析，在结构动力学和有限元分析中，模态分析是每位工程师的绕不开的。而在这个实操中，有一个一般人都不告诉你的规矩：无论模型多么复杂，计算出的模态有多少阶，工程师们焦点总会第一时间锁定在第一阶固有频率。

这时可能有人就问了，为什么有这样的规矩？难道第二阶、第三阶就不重要了吗？

其实不是的，你看完这篇文章就明白其中奥秘。我们元王将和大家聊聊，这个让无数仿真工程师“魂牵梦绕”中的模态分析第一阶。

01

什么是“第一阶”？

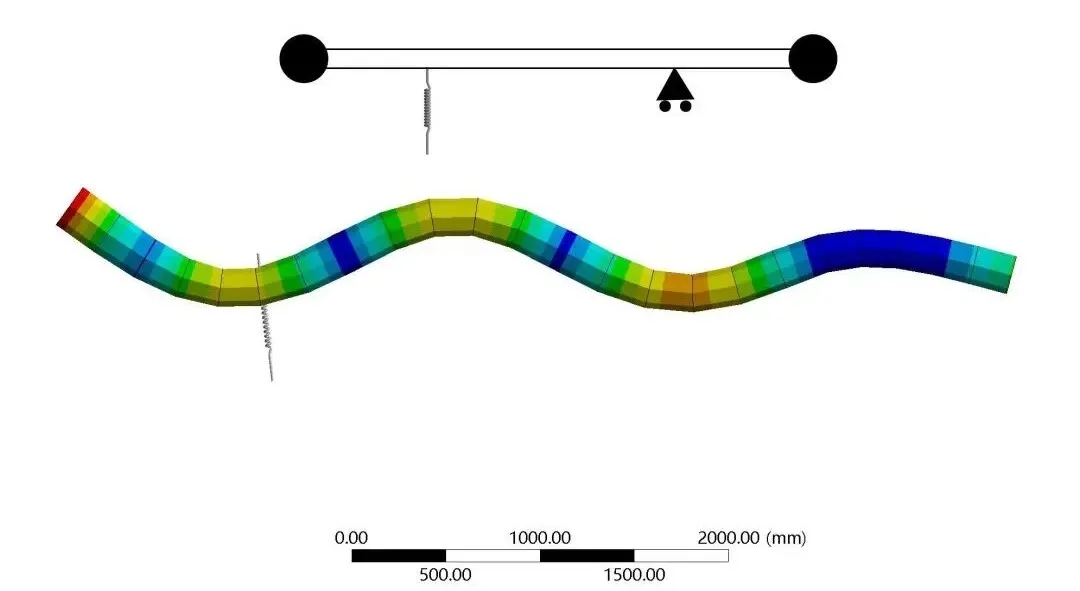

之前在模态分析中也有说到琴弦这个例子，最有具象化。就是在你拨动一根吉他的琴弦，它会以一个最主要的形态振动，发出一个基础的音调。这个音调的频率，就是它的基频，也就是一阶固有频率。对应的振动形态，就是一阶振型。

当然，琴弦上还会叠加一些更复杂的振动，这里我就不做过多展开。但最响亮、最容易激发、能量最大的，永远是那个基础的“基频”。

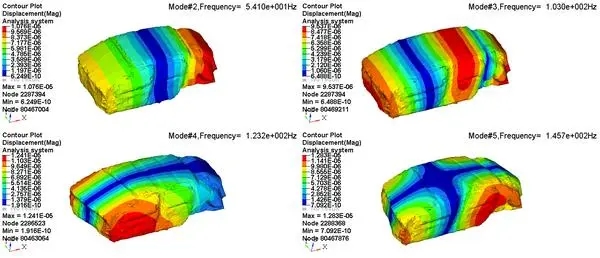

对于一个复杂的工程结构，比如汽车底盘、风机叶片、机床床身来说，道理是完全一样的。它也有无数个固有频率和振型。按频率从低到高排序，排在第一位的，就是我们很关注的第一阶模态。

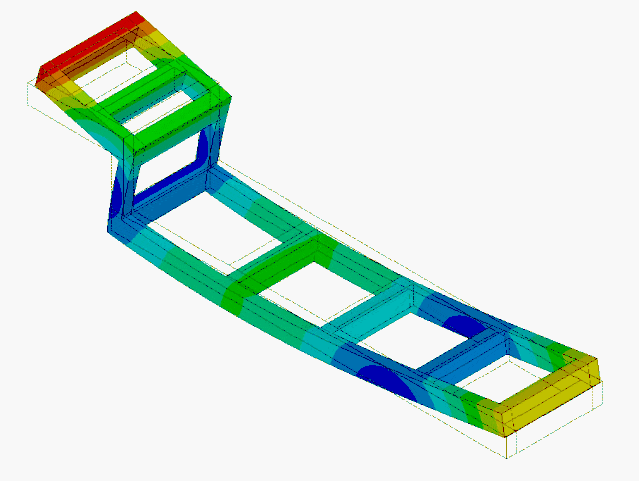

它通常代表着整个结构最简单、也最“柔软”的那个振动模式。可能是整体的左右摇摆，也可能是上下弯曲。

02

为什么要“死磕”？三大核心理由

我们之所以对第一阶如此关注，甚至到了“死磕”的地步，背后有三个无法反驳的工程逻辑。

理由一：第一阶固有频率是所有模态中最低的。意味着激发它所需要的能量门槛最低。

现实世界中的动态载荷，比如路面的颠簸、电机的运转、风的吹拂，其能量往往更多地集中在低频区域。

因此，第一阶模态是结构最容易“中招”的薄弱环节。一旦外部激励的频率不幸与它重合，就会引发共振。共振的后果轻则导致噪音和抖动，重则造成结构疲劳、开裂甚至灾难性的破坏。所以，确保第一阶固有频率远离工作环境的激振频率，是设计安全的底线。

理由二：这涉及到一个关键概念：质量参与系数。

你可以把它理解为，某一阶模态在特定方向上带动了整个结构多少比例的质量一起运动。通常情况下，第一阶模态的质量参与系数是最高的。

换句话说，当结构在某个方向（比如X向）发生地震或基础激励时，第一阶模态贡献了绝大部分的位移响应和惯性力。后续的高阶模态，可能只是局部的板件鼓曲、某根小梁的晃动，对整个结构的基底剪力或总变形量影响甚微。

抓住第一阶，就等于抓住了结构整体动态响应的关键点。

理由三：当你看到第一阶振型时，你看到了什么？你看到的是结构在当前约束下，刚度最薄弱、最容易变形的地方。

如果一阶振型是某根横梁的大幅度弯曲，那就说明这根梁的抗弯刚度不足，需要加筋或增厚。

如果一阶振型是整个框架的扭转变形，那就说明结构的抗扭刚度是短板，需要优化连接方式或增加斜撑。

第一阶模态就像一张清晰的引导，直接指出了设计的痛点。工程师可以据此进行精准的调整，通过增加质量或提高刚度来抬升一阶频率，从而从根本上改善结构的动态性能。

相比于盲目地全面加强，这种基于第一阶模态的优化既高效又经济。这也是仿真分析相比纯靠经验、试验等方式要节省的多。节省的不只是时间，还有试错成本等。如有仿真分析需求，可以和我们元王咨询。

03

高阶模态就无用吗？

这当然不是。

零阶模态的警示： 如果你的分析结果显示前几阶频率都是0Hz，别高兴太早，这并不是什么好事！这说明你的模型存在未约束的刚体位移，即模型没有固定好，发生了“悬浮”。这是一个典型的建模错误，必须首先解决。

高阶模态的价值： 对于工作在高速、高频环境下的精密设备，如航空发动机、机床主轴等，高阶模态同样可能成为共振的风险点。此外，汽车一些局部的噪音问题（NVH）也可能与特定的高阶局部模态有关。

但在绝大多数常规工程设计中，遵循“二八定律”，用80%的精力去关注和优化那决定结构动态性能80%的第一阶模态，无疑是最明智的选择。

04

案例拆解

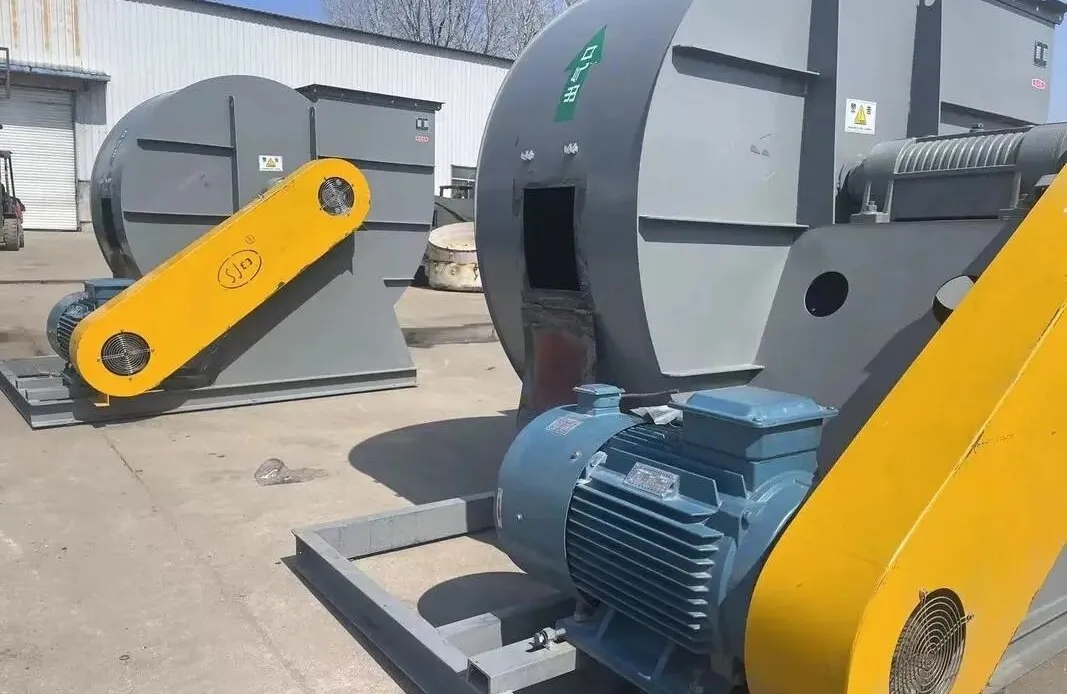

项目背景：某工厂的一台大型工业风机在运行时，整体框架出现剧烈晃动，不仅噪音巨大，还引发了对设备长期运行安全性的担忧。初步判断是结构发生了共振。

第一步：锁定“问题”

工程师首先测量了风机的实际工作转速为1500转/分钟（r/min）。将其换算成激振频率：f_激励=1500/60=25Hz

这意味着，风机每秒钟会向支撑框架施加25次周期性的力。

接着，对这个风机支撑框架进行了有限元模态分析。计算结果出来，前四阶固有频率如下表所示：

发现问题： 看一阶，24.8Hz的一阶固有频率与25Hz的工作激振频率很接近。

第二步：“死磕”优化

既然问题找到，目标就非常明确：必须将框架的一阶固有频率提升上去，至少避开25Hz这个危险区域，最好能有15%以上的安全裕度。

根据第一阶振型（整体弯曲），工程师判断框架的整体刚度不足。提出了几种优化方案：

• 增加斜撑： 在框架的侧面和背面增加交叉的型钢斜撑，这是提升抗侧移刚度最有效的方法。

• 加大立柱截面： 将原有的工字钢立柱换成尺寸更大的型号。

• 加固连接节点： 将所有螺栓连接改为刚性更强的焊接。




经过快速评估，方案1（增加斜撑）以最高的性价比胜出。工程师在模型中添加了斜撑，并重新进行了模态分析。

第三步：效果验证

优化后的模态分析结果显示：

结果解读： 仅仅通过增加几根斜撑，框架的一阶固有频率就从24.8Hz成功提升到了31.5Hz。这个频率已经远离了25Hz的激振频率，安全裕度达到了 (31.5-25) /25=26%，完全满足了设计要求。

当改造完成的风机再次启动时，曾经令人担忧的剧烈晃动消失了，设备恢复了平稳安静的运行状态。

通过上面的一个很常见的案例，我们可以看到仿真分析在验证/提升产品性能等方面有着强大的优势。也清楚了“死磕”第一阶，并非忽视其他，而是因为它承载了结构安全、性能和优化的核心。

它不仅能精准定位问题，更能为设计优化指明最直接、最有效的路径。如果你企业有仿真分析需求，可以先咨询我们元王。
