当医疗遇上CAE仿真,多的是你不知道的事儿!

有限元: 2020-06-17 09:17:00 阅读数: 190 分享到:

你知道吗?现在的CAE仿真技术已经可以构建一个高保真的活心人体多物理模型了,可以将医疗设备插入模型中,以研究它们对心脏功能的影响,验证其功效并预测其在各种操作条件下的可靠性,对研究心脏缺陷和疾病状态,并探索治疗方案具有巨大帮助。



利用现有有限元软件日趋强大和完善的建模功能及其接口工具,可以拟实建立三维人体骨骼、肌肉、血管等器官组织,并模拟其生物力学材料特性。可以模拟各种类型的边界条件和载荷约束(几何约束、固定载荷、冲击载荷、温度特性等),进行结构静力学、动力学、疲劳、流体力学等各种类型的仿真模拟,从而获得在不同虚拟实验条件下任意部位的变形、应力/应变分布、内部能量变化、流动特性以及极限破坏预测等特性。

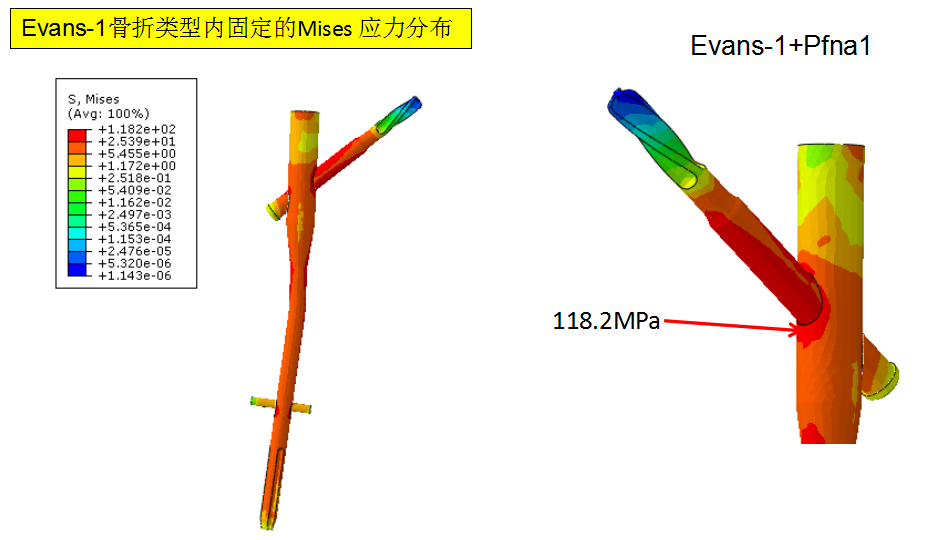

深圳市有限元科技之前也曾帮某医院做过股骨骨折有限元分析,分析股骨及三种内固定模型的最大Mises 应力。

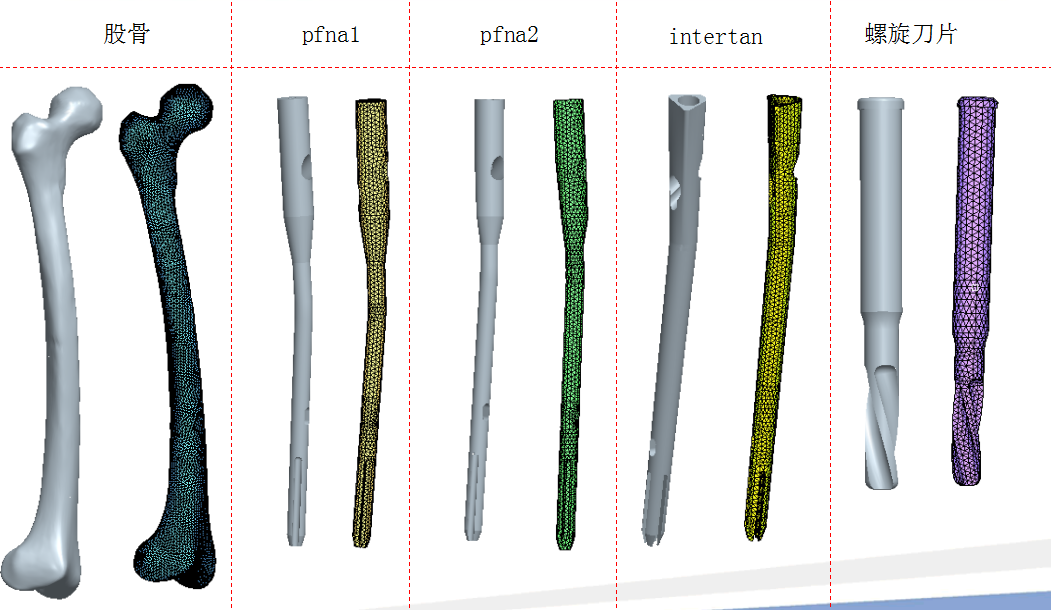

股骨骨折分析


医疗器械尤其是骨折固定器,对力学性能的要求非常严格。以骨折内固定用的接骨板为例,板上的钢钉安装孔容易造成应力集中,导致接骨板断裂。同时,接骨板又不能做得过于坚硬,否则会对愈合骨产生强大的应力遮挡作用,影响骨愈合。而有限元法的出现有效解决了上述问题,通过有限元计算,能够显示固定结构的应力、应变和位移分布,使设计者了解其力学特性,发现结构强度或刚度的薄弱点,从而改进和优化设计,以满足医疗器械的力学性能要求。


复杂如人脑、心脏,小到注射器、药丸包装,CAE仿真在生物医学工程领域发挥着越来越大的作用!

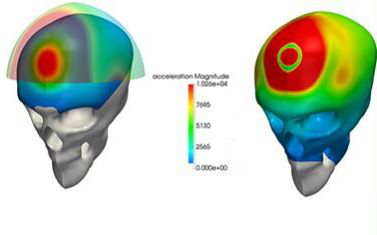

颅面骨、颌骨仿真分析

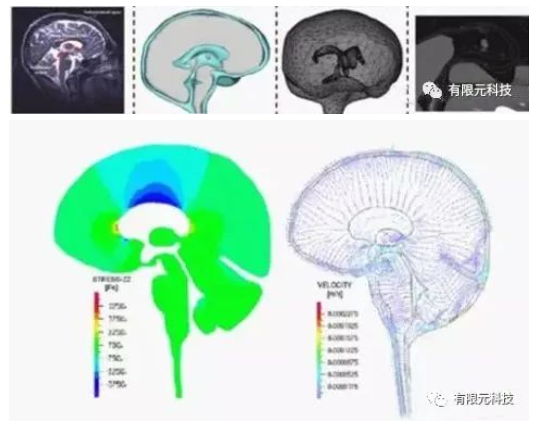

脑积水病人脑部应力和速度场分布分析

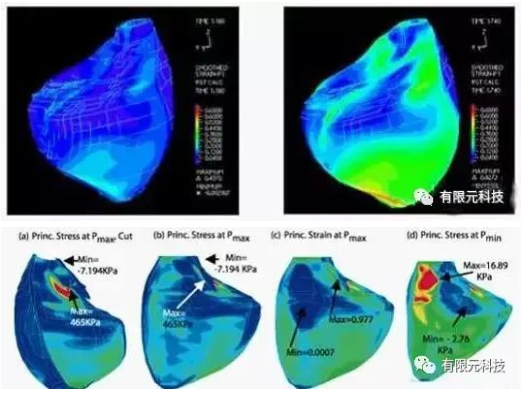

心脏的流固耦合分析

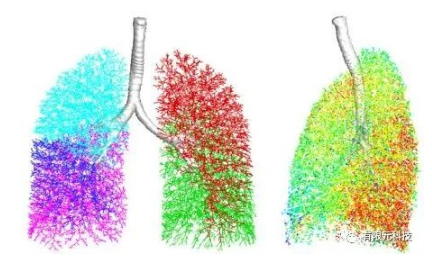

肺部气流分析


血液流动现象分析

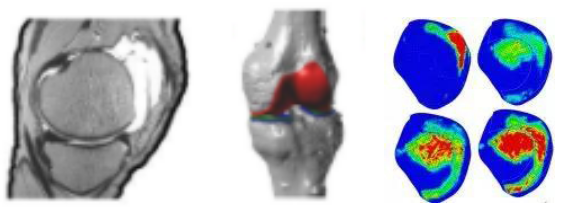

膝关节半月板模拟分析

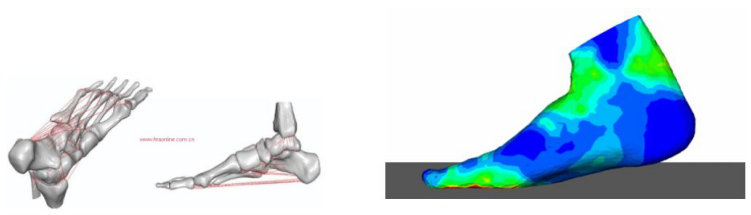

足部骨骼及韧带仿真分析

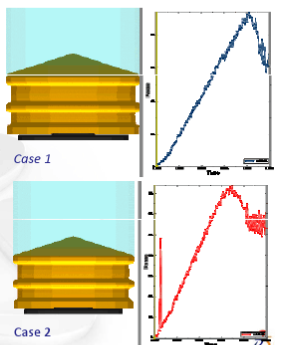

注射器力响应密封性分析

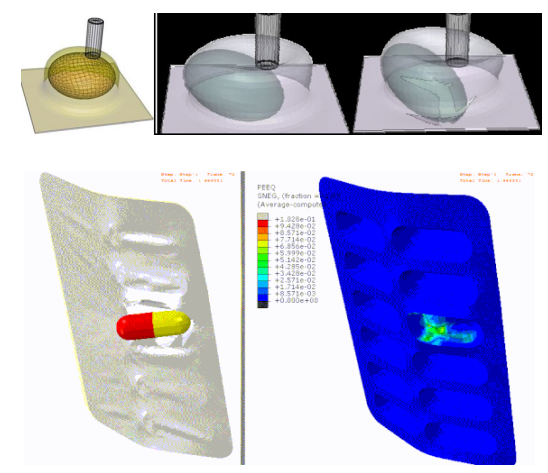

药丸的封装、解封分析


人类系统复杂而精密,而现代生物医学工程是综合生物学、医学和工程学(包括计算机科学、信息科学)的边缘学科,属于高科技领域。其研究领域不仅涉及到人体骨骼结构、血液流动等生命科学,还涉及到医疗设备、电子仪器等电子、机械科学领域。


随着计算机计算能力的提高和数值计算技术的进步,生物医学工程领域也逐渐应用有限单元法进行设计和分析,CAE分析的作用日渐凸显。




无法实测的场景,昂贵的试验费用等,其实都限制了生物医疗领域的深入研究与发展。而CAE仿真分析技术的应用很大程度上弥补了这种局限性,降低了对物理实测的依赖,其可重复性、高效率和通用性也显示出极大的优势,提高测试效率,节省了医疗器械开发时间和成本,提升产品可靠性。


深圳市有限元科技有限公司(简称元王)深耕CAE领域13载,集CAE咨询、CAE培训、CAE软件研发与销售为一体,始终致力于为各行业客户提供专业的CAE整体解决方案,其代理的Abaqus作为通用型有限元仿真软件,已经在医疗领域广泛成熟应用。


深圳市有限元科技多年来在医疗方向也积累了深厚的技术经验,不仅做过不少医学类分析案例,例如股骨有限元强度分析,心脏支架结构分析,掌指骨骨折及加固定板有限元分析等,还为医疗企业,高校,研究院所等提供咨询培训等专业CAE服务,欢迎有需要的客户咨询了解
