不可靠连接器在光伏系统易引发火灾?

光伏组件的接线盒、连接器都是不引人瞩目的小部件。然而，这两个小部件如果质量不过关，将是巨大的安全隐患!目前，国内已发生过多起由于连接器过热引起火灾，给电站带来巨大损失。

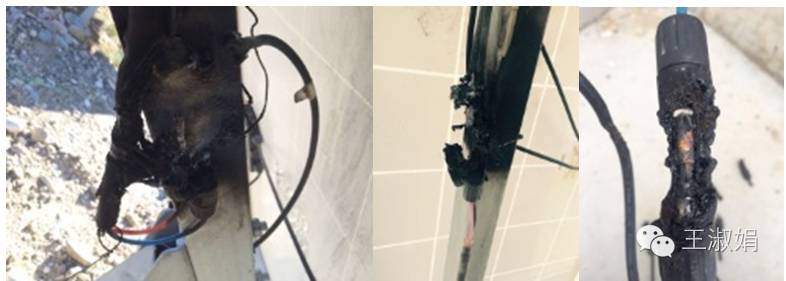

图1：国内光伏电站连接器烧毁案例

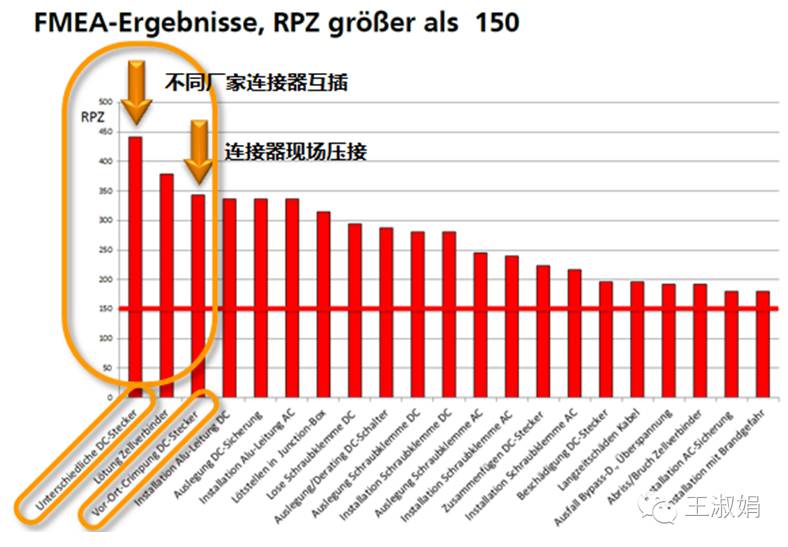

之前，国外知名机构 Fraunhofer ISE和TÜV联合对光伏系统火灾原因调查后发现排在第一位和第三位的火灾原因都与连接器有关。

发生火灾的根本原因就在于：通流情况下连接器的电阻增大导致温升增加并超出塑料外壳及金属件所能承受的温度范围从而引发火灾。电子产品内部使用的如电连接器等部件在设计过程中就要以实验的方式提前验证在额定载流的情况下所产生的温升值是多少。所以能够准确地计算出电连接器的温升值，对提高电连接器的可靠性是至关重要的，通过CAE仿真可以精确分析出连接器在使用时的温升变化。以下为有限元科技为某连接器企业做的温升项目分析。

产品问题概述：

分别计算环境温度分别在25℃、115℃的情况下，某连接器的温升情况。该连接器端子材料导电率为25，热传导系数为0.105，通过端子的电流为1.5A；端子导电长度和端子截面积在下压行程量为0.9mm的状态时仿真计算获得。

材料参数：

热导率：0.105 W/mm-k电导率：14500 S/mm

FEA模型

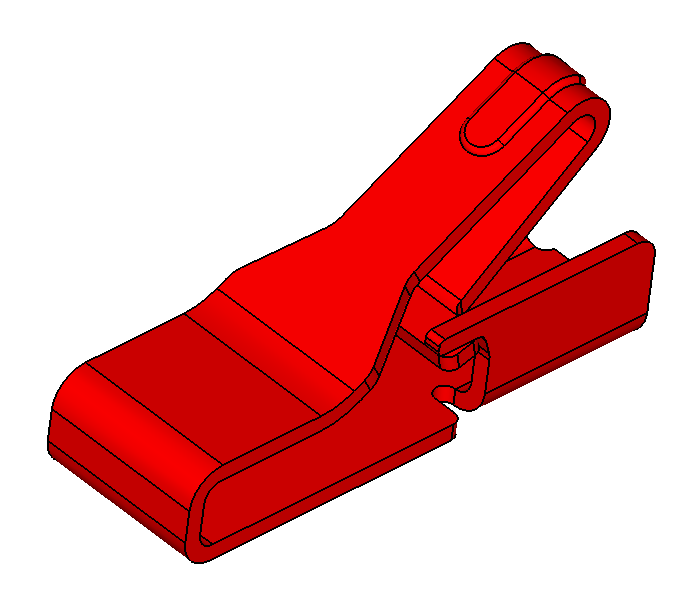

几何模型

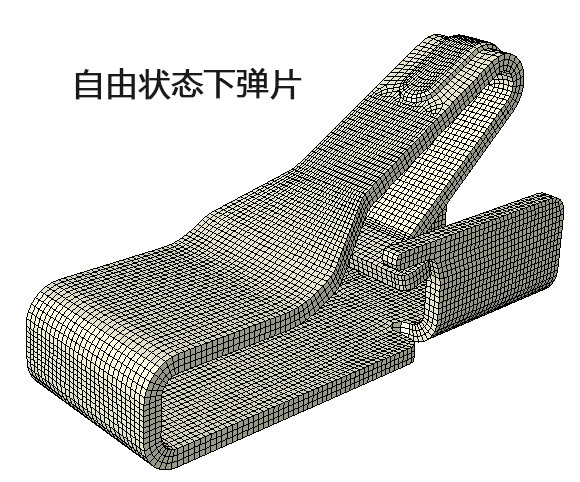

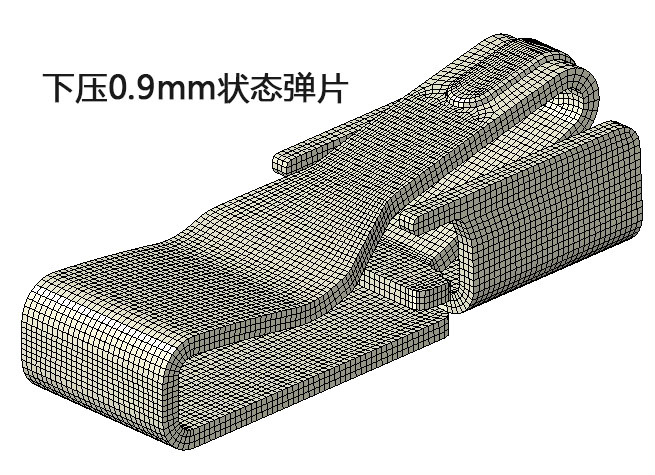

FEA模型

分析结果：

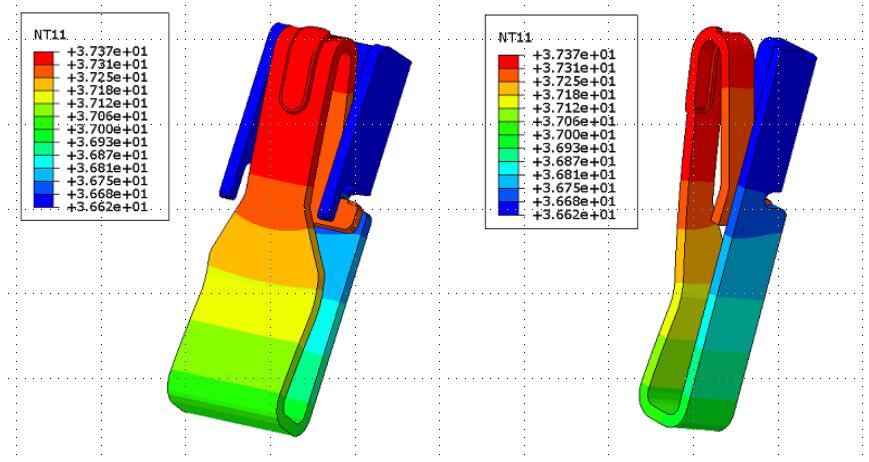

25℃环境下温度云图分布

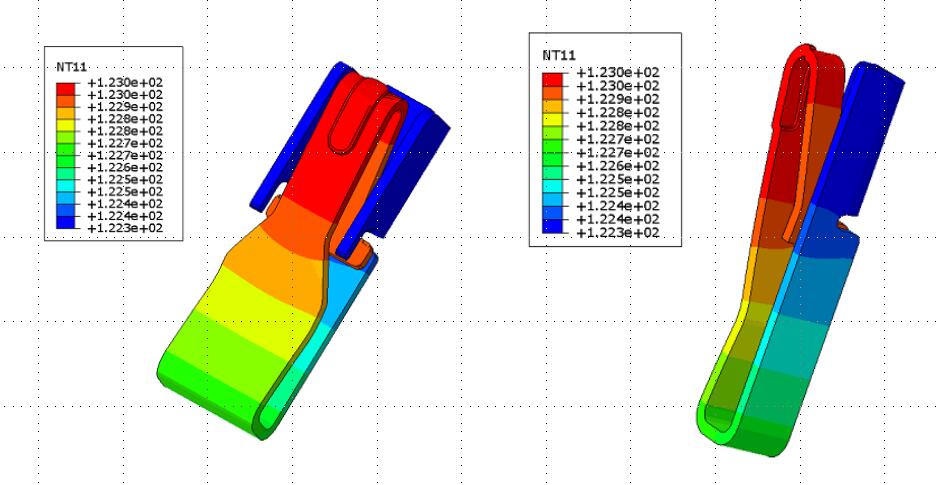

115℃环境下温度云图分布

结果汇总：

1、端子处通1.5A电流时，最高温度为37.37°C，出现在电流输入端，模型的温升为12.37°C（环境温度为25°C）

2、端子处通1.5A电流时，最高温度为123°C，出现在电流输入端，模型的温升为8°C（环境温度为115°C）

使用软件：元王连接器分析软件

由以上案例可知，通过元王连接器分析软件可以精确分析出连接器在使用时的温升变化，为进一步改进结构设计提供了理论依据，对连接器行业在提高可靠性、降低产品的损坏率、压缩成本方面起到了显著的作用。相信在有限元分析技术的帮助下设计的连接器产品，能够大大改善光伏系统火灾风险。选择有限元科技，为您的企业发展创造无限可能。
