汽车仪表板热仿真实例
有限元：
2017-05-11 10:02:35
阅读数：
4224
分享到：
汽车仪表盘PCB板的散热是汽车行业在可靠性设计中经常会遇到的问题，通过CAE仿真指出PCB板里各组件的温度，热流道等，为进一步改进结构设计提供了理论依据，为汽车行业在提高可靠性、降低产品的损坏率、压缩成本方面起到了显著的作用。
分析概述
汽车仪表盘的设计是否满足要求，产品的温度是否在安全系数内？我司通过CAE仿真分析来确定产品温度上升的空间以及最大温度的组件的情况，检测产品的可靠性。
使用软件
Flotherm

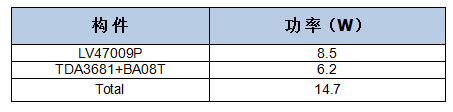

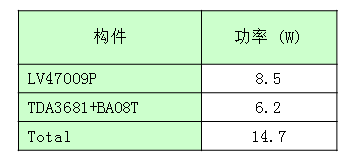

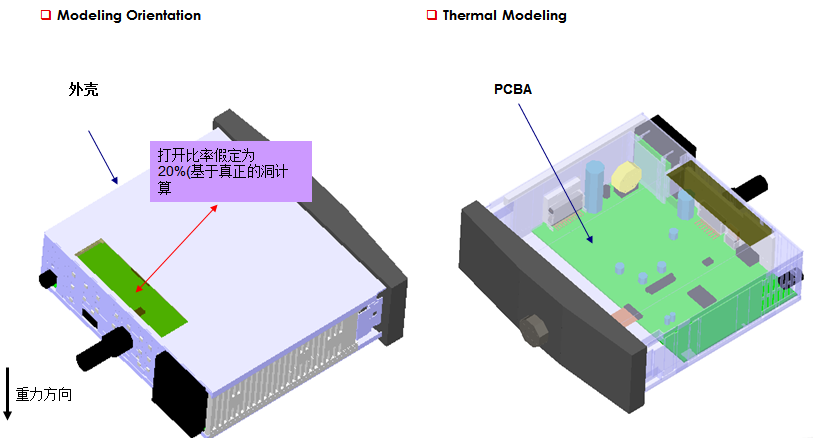

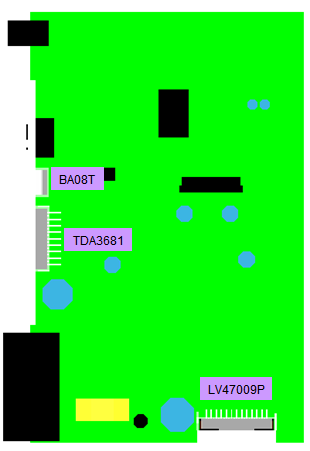

仿真模型：
分析结果
PCBA表面温度分布(在分部装配工作时)

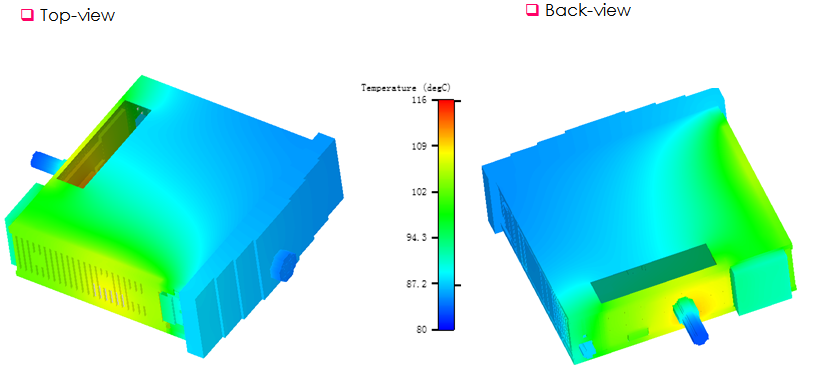

外壳表面温度分布(在分部装配工作时)

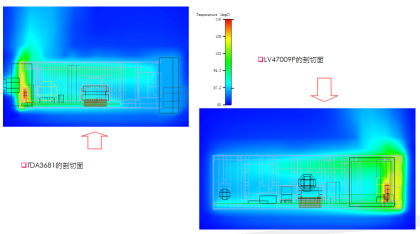

剖切面的温度 (在分部装配工作时)
结论：
1. 最高结温在LV47009上是 115摄氏度;
2. 热模拟、散热器的温度上升是大约在30摄氏度到80摄氏度;
3. 经过分析发现产品的所有组件都满足最低热要求,热性能良好。
