力学是物理世界最常见的，但在真实世界就太复杂了。

比如一根钢筋里有无数晶粒，一阵风吹过桥面有无数涡旋。工程师想算清楚一个零件会不会断，达到什么极限下会断，靠计算机解微分方程？大多数时候，此路不通。

有限元方法（FEM）就是在这种“算不出来”的情况下发展而来。它的核心思想朴素得惊人：把复杂形状切成无数小块，每一块都简单到能算，再把结果拼回去。

听起来像拼图，但拼图的前提是：你得先决定拼什么、怎么拼、拼完怎么看。这就是建立有限元模型的全部策略，下面我们元王仿真就和大家一起来了解这其中的过程。

01、前处理

打开任何一款CAE软件，工程师们面对的第一件事不是网格，而是几何。

要么画，要么导。CAD模型是起点！但直接拿来的CAD模型往往不能直接用，因为倒角、小孔、螺纹这些细节，在真实零件上很重要，在计算里却是很崩溃的。比如一个M3螺纹孔，如果每个螺纹都划网格，光这一个特征就能吃掉几十万单元，而它对整体刚度的影响可能不到千分之一。

所以仿真工程师干的第一件事往往是清理几何。去掉不影响全局的小特征，把复杂曲面简化成规则形状。这叫“几何清理”，本质是在保真度和算力之间做平衡。

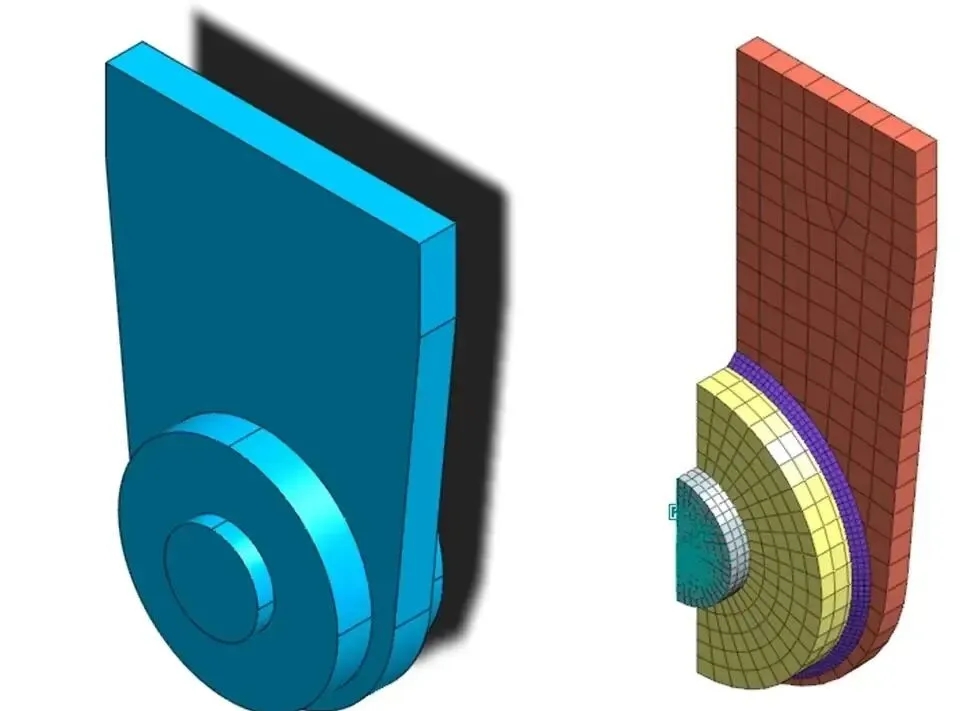

接下来是网格划分。这是有限元建模里最像“手艺活”的一步。四面体适合复杂形状，六面体计算精度高但难划。壳单元用来模拟薄壁，梁单元用来简化细长杆。选什么单元，划多密，哪里该加密哪里该放粗。

这些判断没有标准答案，靠的是对力学行为的直觉和经验。这里也能体现仿真工程师的快速决策力，你究竟如何选择，该怎么去进行几何清理及网格划分，需要在做之前就要想好。

元王仿真分享一个经验：应力集中处、接触面、大变形区，网格必须密。远离这些区域的地方，粗一点没关系。因为有限元求解的是近似解，误差在应力梯度大的地方最容易失控。

然后是材料属性。钢的弹性模量200GPa，泊松比0.3，密度7850kg/m³。这些数字填进去看起来简单，但背后都有坑。线性分析只需要弹性模量和泊松比；非线性分析还要屈服强度、硬化曲线；动力学分析还要阻尼。材料模型选错，后面全错。

边界条件是最容易被低估的一步。约束加在哪里，载荷怎么施加，往往比网格质量更能决定结果的成败。一个悬臂梁，你把固定端约束加在端面的所有节点上，和只加在端面中心一个节点上，计算结果可能天差地别。前者是理想固支，后者接近铰支。

这一步最考验人。因为软件不会告诉你约束加得对不对，它只会给你一个结果。

02、求解：电脑在算什么

当仿真工程师把前处理做完，在软件中点“求解”，电脑开始干活。

有限元求解的本质是解一个巨大的线性方程组：

K·u=F

K是刚度矩阵，u是位移向量，F是载荷向量。对于一百万节点的模型，K是一个百万乘百万的矩阵。直接求逆？算不动。所以实际用的是迭代法或稀疏矩阵技术，利用K的稀疏性（大多数元素是零）来加速。

这一步是纯计算，但收敛性是工程师要盯的。非线性分析中，如果载荷步太大，迭代可能不收敛。接触分析中，如果接触刚度设得太高，也会震荡。求解器报错“不收敛”的时候，问题往往不在求解器，而在前面的建模决策。

03、后处理

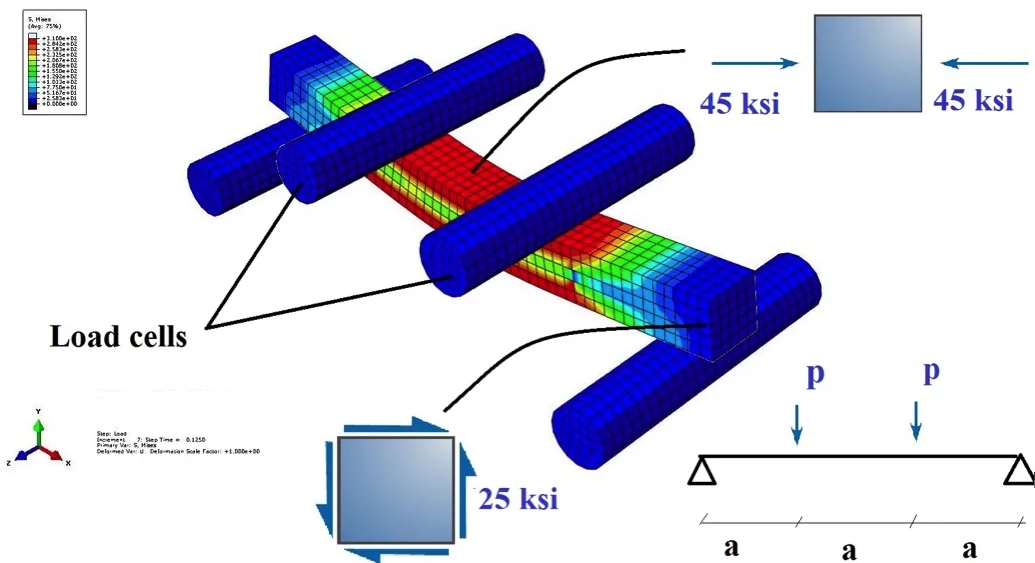

求解完成后，软件会出现一张彩色的云图。红色是应力大，蓝色是应力小。看起来有模有样的，但注意啦！彩色云图是最容易骗人的东西。

首先，节点应力是插值出来的。有限元直接算出来的是节点位移，应力是通过位移的导数计算的。在单元内部，应力分布是假设的；在单元之间，应力可能不连续。所以你看云图时，那些颜色突变的地方，不一定是真实应力集中，可能是网格质量问题。

其次，应力奇异。在尖角、点载荷、刚性约束的边缘，应力理论上趋于无穷大。你加密网格，应力值会一直涨，永远不收敛。这不是物理现实，是数学模型的缺陷。遇到应力奇异，该做的是简化几何或调整约束，而不是继续加密网格。

最后，结果验证。一个完整且有指导意义的有限元分析，必须做验证。用解析解对比，用实验数据对比，用不同网格密度对比，用不同单元类型对比。没有验证的结果，那就只是漂亮的云图，没用。

04、说到底，有限元建模是一种判断力

软件越智能，人的判断越重要。这句话在现在的AI时代更是如此，不懂得判断，全靠AI或者操作流程点点点的，哪里出错了都不知道。

自动网格划分可以帮你省掉80%的体力活，但它不知道哪里该加密。自动接触检测可以帮你省掉很多麻烦，但它不知道接触刚度该设多少。求解器可以给你一个结果，但它不会告诉你这个结果可不可信。

建立有限元模型的一般过程，本质上是一连串的决策：简化什么、保留什么、假设什么、验证什么。每一步都在做近似，每一步都在引入误差。仿真工程师的工作，不是消除所有误差，那不可能，而是知道哪些误差可以接受，哪些误差会致命。

所以这也是为什么看似都在做仿真分析咨询，技术有好与差，要知道如果只是出个云图和报告，那完全没有工程指导意义。做仿真分析就是要规避产品研发设计中的风险点，找出问题或者提升产品性能等。怎么能提高仿真分析精度，找到关键点是重中之重。
