做有限元分析时，工程师们一开始打交道的就是网格。如何划分网格，什么样的网格才是最好的，我相信不同的仿真工程师有着不一样的理解。

比如你模型建得再漂亮，边界条件设得再精确，网格要是一塌糊涂，仿真结果就是自欺欺人。

但网格这件事，难就难在：永远没有最好的划分方式，只有更适合当前问题的策略。

所以这篇文章，我们元王仿真将和大家一起探讨一下网格细化技巧。我在这里抛砖引玉，如果你有更多的心得也可以交流。

网格划分细化技巧有不同，究竟其好用在哪，坑又在哪。一定要接着往下看，如果你想提升仿真分析技能，也可报名学习我们元王仿真课程。

01、减小单元尺寸

最简单的想法：网格要是不够密？那就缩小建模域的单元尺寸。软件里改个数值，一键重新划分，那是相当省心。

这招对于刚入门的仿真工程师来说，极有吸引力，毕竟是不太费脑筋。

但它有个弊端。整个模型都加密，意味着在那些应力平缓、变化不剧烈的区域，你也在白白浪费计算资源。而真正需要关注的高梯度区域，却未必能得到足够的局部加强。简单粗暴，往往换来的就是效率低下。

02、提高单元阶数

另一种讨巧的做法：保持网格拓扑不变，只把单元的形函数阶次抬高。比如从线性升级到二次、三次。

好处就是省去了重新划分网格的麻烦，尤其是面对复杂三维几何时，省下的时间以小时计。甚至有些网格是从外部导入的，没法重新生成，这时候提高阶数就是最优解。

但也有其短板。高阶单元在每个积分点上的计算量剧增，整体刚度矩阵的带宽也会显著增大。这样会消耗大量的计算资源，如果算力分配不合理，会耽误整体团队的进度。

03、让软件自己“找茬”-自适应细化

全局自适应网格划分，思路很巧：求解一次粗略结果，用误差估计器标出整个模型中误差最大的位置，然后自动在这些地方加密，重新生成一套网格。

整个过程几乎不需要工程师去干预，软件自动去完成。听起来这个方法很不错，对吧？

但问题出在“全局”上。软件是按流程走，死板的，它只会基于数学误差指标行事，并不懂实际项目工程所关注点。有可能在一个你压根不关心的角落，因为局部的几何奇异性，软件拼命加密，浪费大量单元；而某个承载关键传力路径的区域，反而因为误差指标不高被忽略了。

04、只盯住关键区域-局部自适应

有了全局的这个问题，那就会出现局部。可以指定某个子域，比如孔边、焊缝、接触面。让软件只针对这个区域的误差进行加密，其他部分保持粗网格。

这比全局做法理性得多，前提是工程师要心里清楚该关注哪里。工程问题里，这个前提往往成立：我们大多知道危险截面在哪，或者好奇某处细节的响应。

不过，它本质上仍是对全模型重新划分网格，只是度量指标被限定在局部。计算资源依然会消耗很多，但至少方向对了。

05、考验功力-手动调整网格

如果说前面几种都是在“调参数”，那么手动调整网格就是“手艺活”，这就很考验仿真工程师的功力。

二维里，要想清楚哪里用三角形，哪里用四边形；三维里，四面体、六面体、棱柱、金字塔怎么搭配。沿着某个方向的应力梯度大，就把单元在那条方向上拉长或压缩，让网格各向异性去适应场的走势。

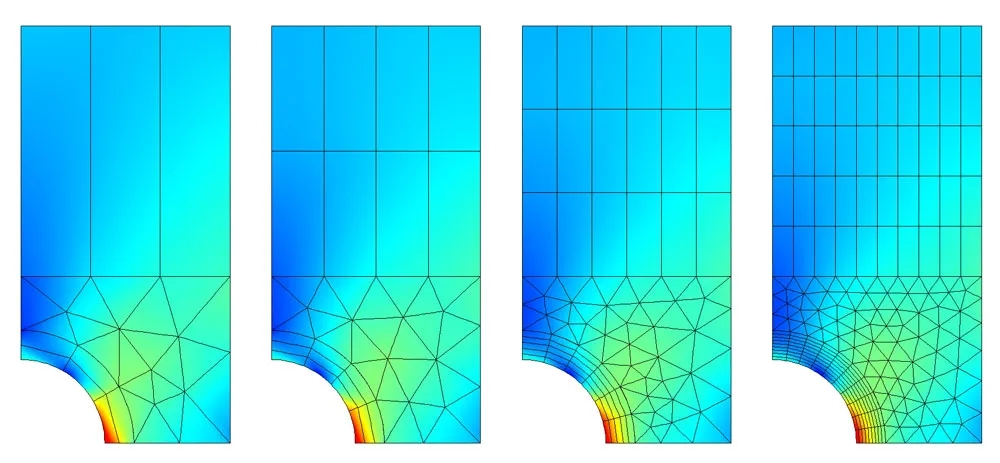

这张图就是典型例子：带孔板的模型里，既有小尺寸三角形，也有长条状的四边形单元，疏密有致，完全凭工程师的判断。

但这需要工程师的底气。得深刻理解有限元法的数学行为，也得熟悉物理场的空间特征。新手往往无从下手，而有经验的老手，一两个小时布好的网格，可能比软件自动跑半天还精准，计算时间却只有后者的零头。

以上都是在空间上做文章。如果分析问题是随着时间在变化，就得另外考量。

时域里，特别是非线性材料或任意冲击载荷，网格不是一成不变的。时间自适应细化会在求解过程中根据每个时间步的误差，动态重划分网格：哪些区域当前时刻变化剧烈，就在哪里临时加密。这对移动热源、裂纹扩展等场景非常实用。

频域里，则是另一种逻辑。激励频率和材料属性确定了，波长就已知了。单元尺寸必须远小于波长，多项式基函数才能有效“捕捉”波的形态。这属于先验知识，建模时就得算好。

说到底，有一个基本原则不会变：对于适定问题，不管你用哪种细化方式，最终都会收敛到同一个解。区别只在于收敛速度能差出几个数量级。

有的方法，三步两步就逼近真解；有的方法，算到无穷尽都还在振荡。而需要警惕的是，没有哪种策略是能通吃所有应用场景。流体、固体、电磁、声学，各有各的特性；即便同一类问题，几何细节、边界条件一变，最佳策略就得跟着调。

所以，网格细化从来不是一道选择题，而是选择最优解。仿真工程师的价值，恰恰体现在每一次权衡中的判断力。这行做久了，你会发现，真正宝贵的不是软件操作熟练度，而是面对一个新问题时，心里能迅速给出哪几种策略值得一试，哪种大概率是不可行的。

为啥是资深？不仅靠的是理论积淀，更靠一次次项目试错后的复盘。网格越细，仿真世界里越清晰；但选择哪条路走向清晰，永远考验着工程师们的功底。
