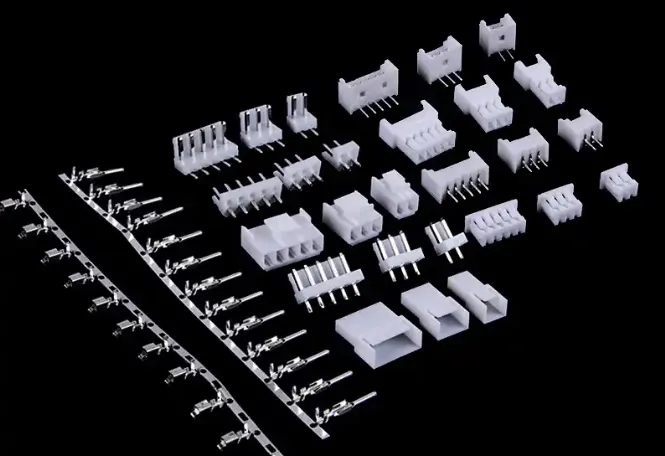

连接器里的金属端子是怎么稳固且耐用？它不是粘进去的，也不是螺丝固定的。绝大多数连接器靠的是塑胶壳体上的一个微小卡爪，端子插进去之后，卡爪正好咬住端子上的倒刺或凹坑，把它锁死在原位。这个“锁住”的力度，就是端子保持力。

保持力太小，端子在插拔过程中可能会被推出去，或者在使用中被线缆拉扯脱出，导致电路中断；保持力太大，又可能导致装配困难，甚至把塑胶卡爪撑裂。

什么样的力度刚刚好？这就要靠有限元分析来精确计算。我们元王在连接器仿真领域积累了大量工程案例，今天从端子保持力分析入手，聊聊这个“看不见的卡扣”背后藏着哪些门道。

01、保持力是什么，为什么重要？

端子保持力，简单说就是把一个已经装进塑胶壳的端子沿着退出方向拉出来所需要的最大轴向力。它反映了塑胶卡爪对端子的锁定能力。

行业里经常遇到的失效模式有两种：一种是“推脱”，即插拔时公端插入力过大，把母端端子从塑胶壳里推出去了，导致端子后退、接触不良；另一种是“拉脱”，即线束受到拉力，端子从壳体后方被拽出。

保持力不足的原因往往是多方面的。端子倒刺的角度设计不合理，太缓了卡不住，太陡了装配时插不进去。塑胶卡爪的厚度或根部圆角太小，受力后发生塑性变形甚至断裂。或者是材料匹配问题，比如高温环境下塑胶软化，卡爪的保持力大幅下降。

02、物理测试的局限

很多厂商会做端子保持力的实物测试：把端子压入壳体，然后用推拉力计沿轴向拉拔，读取峰值力。这个测试很直观，但它只能告诉你“最终结果”，无法告诉你“哪里出了问题”。

比如保持力只有3N，设计目标是5N，你只知道不合格，但到底是倒刺形状不对、还是塑胶材料太软、还是装配过程中卡爪已经被撑出了裂纹？这些信息物理测试给不了你。

另外，物理测试需要开模后才能进行。一套模具几十万元，如果测试发现保持力不足，就要修模甚至重开，周期和成本都让人头疼。这就是为什么越来越多的工程师选择在开模前用仿真分析做预判。

03、CAE仿真如何分析端子保持力？

端子保持力分析的核心是一个准静态的拉拔过程。工程师先建立端子和塑胶壳体的装配模型，定义两者的接触行为，关键是卡爪与倒刺之间的接触面，法向硬接触，切向设定摩擦系数。材料的定义也很有讲究：金属端子通常使用弹塑性本构，塑胶壳体则要考虑其延展性和断裂行为。如果塑胶在拉拔过程中可能发生脆性断裂，还需要引入损伤准则。

分析通常分两步。第一步模拟端子的“装配”过程，把端子推入塑胶壳，使卡爪张开后再回弹咬合。这一步结束后，初始应力场就建立起来了。第二步在端子尾部施加一个逐渐增大的轴向拉出力，计算直到端子被拉出或塑胶卡爪破坏为止。输出结果是力-位移曲线，曲线的峰值就是端子保持力。

04、结果解读与设计改进

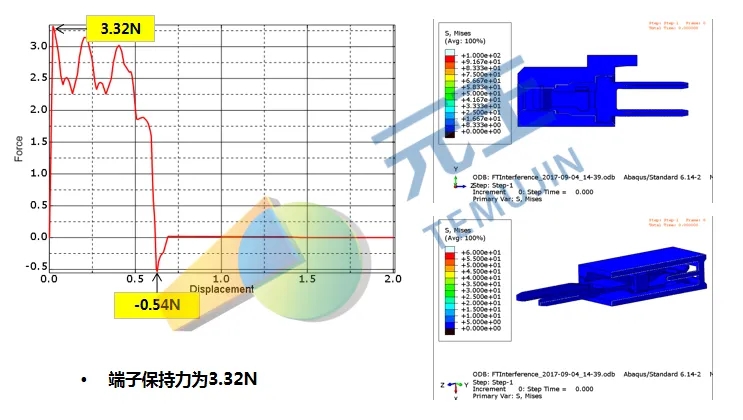

一个典型的保持力分析案例显示，保持力为3.32N，同时应力云图显示塑胶卡爪根部的米塞斯应力接近材料屈服极限。这就提醒工程师：保持力勉强达标，但安全裕度不够，长期使用或温度升高后可能失效。改进方向可以是：增加卡爪厚度或根部圆角半径，降低应力集中；调整端子倒刺的角度，让卡爪受力更均匀；或者更换强度更高的塑胶材料。

如果分析发现金属端子本身发生了塑性变形，倒刺被“铲平”了，那就要考虑增加端子的局部厚度或更换更高强度的铜合金。总之，保持力分析给出的不是单一数值，而是一整套可以指导修改的量化信息。

05、端子保持力分析模块

在元王连接器仿真分析软件中，端子保持力分析模块将上述流程做了标准化封装。用户导入端子和塑胶壳体的模型后，只需在界面中指定哪个部件是端子、哪个是壳体，软件会自动识别潜在的接触对，并生成“装配”和“拉拔”两个连续分析步。

网格划分环节，模块针对卡爪和倒刺这些小特征提供局部加密控制，用户可以一键设置细网格区域，无需手动调整大量参数。材料库中预置了常用塑胶（如LCP、PA9T、PBT）的非线性应力-应变数据和常用铜合金的弹塑性参数，同时支持用户自定义。

接触设置支持法向硬接触和切向摩擦，摩擦系数可根据材料组合从库中调用。加载设置方面，用户只需输入拉拔位移量或最大拉力值，软件自动完成增量步控制。模型设置完成后，一键检查功能会高亮显示所有接触对和边界条件，避免遗漏。

计算过程中，监控窗口实时显示收敛曲线和当前拉拔力。求解结束后，输出端子保持力数值、力-位移曲线、端子的应力应变云图、以及塑胶壳体的应力分布和塑性区范围。如果塑胶发生断裂，模块还会标记失效单元的位置和载荷。所有结果可一键生成报告，包含模型信息、边界条件、曲线和云图，工程师稍作整理即可用于设计评审。

端子保持力分析是元王连接器仿真分析软件中的其中一个模块。它与插拔力分析、正压力分析、温升分析共同构成了端子可靠性评估的完整体系。如果您在实际生产中遇到过端子脱出或壳体卡爪断裂的问题，可以和我们元王进行咨询交流，企业还可申请免费试用。
