做CAE仿真分析的工程师们，你肯定有被“收敛”给折磨过？从初级到高级，一路走过的坑都有数不清。有人将此总结提升，有人不断重复防错，究竟如何让自己在仿真这条路上走的更远，其实需要的就是平时不断积累和对项目的实操总结。

今天跟着我们元王仿真一起来聊一聊有限元分析中的“收敛”。这不是内敛，而是求解中的收敛，一字之差，千万别看错。

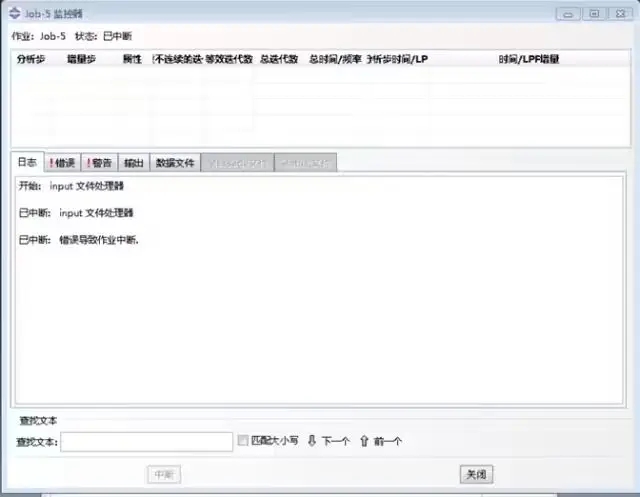

比如模型算到一半，软件弹窗报错：“求解不收敛”。那到底什么叫收敛？为什么不收敛？怎么才能让它收敛？

01、收敛，说白了就是算准了

为了让大伙便于理解，举一个生活中的例子：

拿一个精密电子秤称东西，放上去第一次显示100.5g，第二次100.3g，第三次100.4g，后面几次都在100.4g上下浮动。这时候你就可以说，读数“收敛”了，真实重量大概就是100.4g。

理解了这个例子，那我们再回到有限元分析中，其收敛道理是同样的。

FEA的本质，是把一个连续的结构切成无数个小块，也就是我们常说的网格，然后在这堆小块上近似求解。网格越细，切的块越多，结果就越接近真实情况。

但问题出现了，要切多细才算够？这个时候就不只是凭感觉的时候，而是需要靠经验和对项目的理解。

一般是切到结果不再明显变化为止。这时候，我们就说求解“收敛”了。

收敛，就是仿真计算结果在不断迭代或不断细化之后，终于稳定下来了。

02、收敛其实分两种

在FEA里，说到“收敛”，通常指两件事，需要重点记住。

第一种：网格收敛

这是指网格细化到一定程度后，结果基本不再随网格变化。比如你从10mm网格算到5mm，再算到2mm，应力从120MPa变到105MPa，再变到102MPa......后面基本不动了，那就说明网格收敛了。

工程上一般用3%~5%作为判断标准：相邻两次计算的结果差小于这个值，就可以认为收敛了。

第二种：迭代收敛

这主要针对非线性问题，比如材料塑性、接触、大变形等。这类问题没法一步算完，得靠迭代，一次一次逼近真实解。每次迭代算出一个新结果，跟前一次比比，差得越来越小，小到可以忽略，就说明迭代收敛了。

记忆口诀：两种收敛，一个管“切多细”，一个管“算多准”。

03、凭什么判断收没收敛？

你是不是很好奇，那软件怎么判断的？它肯定不会凭感觉，这背后有一套数学指标。

常见的判断标准有这么3种：

力收敛：看内外力是否平衡，不平衡力小到一定程度就算收敛。

位移收敛：看两次迭代之间位移变化够不够小。

能量收敛：看每次迭代消耗的能量增量是否足够小。

多数CAE软件默认用力收敛准则，你也可以根据需要组合使用。

这些准则都有一个共同的参数：收敛公差。公差设得越小，结果越精确，但计算时间也越长，搞不好还更容易报错不收敛。所以，公差不是越小越好，够用就行。

04、不收敛，到底谁背锅？

模型算到一半报错不收敛，是仿真工程师最不想看到的画面。心态不好的还容易崩溃，遇到这样的情况怎么办？首先要会找到主要原因。

绝大多数不收敛，问题出在这几个地方：

网格质量太差。扭曲、畸形、长宽比离谱的单元，会让方程组的系数矩阵出问题，求解器根本算不动。

边界条件不对。约束不足导致结构可以“刚体位移”，就像没钉住的木板，一推就跑，CAE软件没法算。

接触设置有问题。接触是强非线性问题，接触刚度、穿透容差这些参数没调好，很容易翻车。

材料参数不合理。弹塑性分析中，塑性参数设置不对，线弹性能收敛，一加塑性就崩。

单位制没统一。毫米用成了米，力用成了吨，算出来的刚度差了好几个数量级，不收敛是必然的。

排查的时候，按照这个实用的思路进行：先跑最简单的线弹性分析。如果能收敛，再逐步加入非线性因素（材料非线性、接触、大变形等），看哪一步开始出问题。

05、一个真实的收敛案例

上面说这么多理论，来看一个工程师仿真例子。

有个三角支架的静力学分析，工程师分别用10mm、8mm、5mm、3mm、2mm、1.5mm、1mm的网格尺寸算了一遍。

这个时候出现一个很有意思结果：变形从34.5mm一路降到1.033mm左右就稳定了，变形先收敛了。

但应力就麻烦了，从129MPa降到66MPa，后面随着网格继续加密，应力反而涨到了106MPa。

为啥会出现这样？因为在支架的尖角连接处出现了应力集中。网格越细，越能捕捉到那个尖角处的应力尖峰。

这种情况在工程中非常普遍。应力集中区域的应力值会随着网格细化不断增大，永远不会收敛。

那怎么办？通常的做法是：避开应力集中点，看附近2~3个单元以外的应力值，或者在设计上把尖角改成圆角来消除奇异性。这也是为什么工程设计中普遍要用安全系数，就是为了覆盖这些局部应力集中带来的不确定性。

从这个案例中，我们需要记住两个关键点：位移比应力更容易收敛；不是所有地方都能收敛，要懂得区分什么是真收敛、什么是奇异性。

06、收敛，你学会了吗？

收敛这件事，说到底就一句话：你算出来的结果，经不经得起“再算一遍”的考验。

网格再密一点，结果变不变？迭代再多几次，数字跳不跳？如果不怎么变了，恭喜你，收敛了。如果还在剧烈变化，那这个结果就不能拿去指导设计。

还需要明白，收敛不等于正确。收敛只是说“结果稳定了”，不代表“结果是对的”。模型建错了、边界加错了，算得再收敛也是错的。收敛是必要不充分条件。

但话说回来，连收敛都做不到，连稳定都谈不上，后面的所有讨论就都失去了根基。

所以下次软件报错“不收敛”的时候，别慌！从网格、边界、接触、材料这几个方向逐个排查，总能找到问题所在。

毕竟，收敛不是玄学，它是科学。
