做CAE仿真的工程师，对“云图”这两个字肯定不陌生。跑完一个模型，求解器算完之后最重要的一件事情：点开结果文件，看云图。

但仿真分析中的云图到底是什么？它到底有什么用？很多工程师们可能每天都在看，却未必真正能够表述清楚。

这个看似简单，一眼就能看懂的云图，其实并非如此。下面跟着我们元王仿真一起来学习了解。

01

云图是什么？

体检报告大家都很熟悉，而对于产品来说，做仿真分析也类似在做“体检”。而云图是能体现产品在特定条件下的一些状况，让工程师们能快速抓到“重点”。

简单来说，云图就是把CAE仿真计算出来的海量数据，用颜色映射的方式画在模型上的一种可视化图形。

仿真工程师算了个零件受力，求解器给的是几百万个节点的应力数值——密密麻麻的数字表格，没人能直接看懂。云图做的事就是：数值大的地方涂红色，数值小的地方涂蓝色，中间用黄、绿、橙来过渡。一眼扫过去，哪里红哪里蓝，清清楚楚。

严格来说，云图的英文叫Contour Plot，翻译过来应该是“等值线图”。但行业内叫习惯了，“云图”就这么传开了。这也确实更形象，五颜六色的，像一片彩云贴在模型上。

02

云图都长什么样？不同类型各有用处

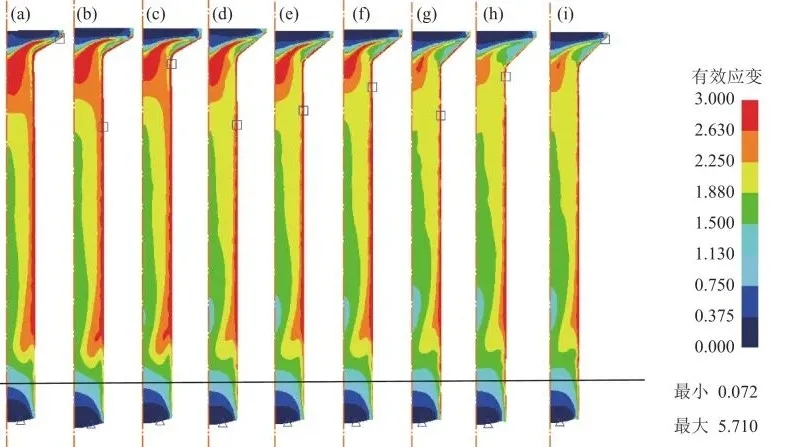

云图不是只有一种。根据仿真工程师们分析的问题不同，看的云图也不一样：

应力云图：最常用的一种。红色代表高应力区，蓝色代表低应力区。做结构强度分析的，第一件事就是看应力云图，找哪里应力最大、会不会超过材料屈服强度。

位移云图：看结构变形用的。颜色越红，表示那个地方位移越大。做刚度分析的，主要就看这个。变形量在不在允许范围内，结构是不是太“软”了。

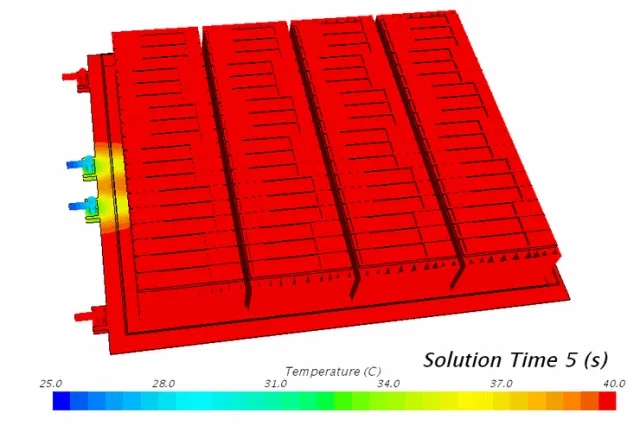

温度云图：做热分析的时候用。红色高温、蓝色低温，直观展示温度场分布情况。

压力/速度云图：流体分析（CFD）的标配。管道里的压力怎么变化、气流速度哪里高哪里低，一看便知。

不同的问题看不同的图，这样才能真实反映出仿真分析结果。

03

云图到底有什么用？

很多人刚接触这个行业的人，会觉得云图就是拿来“秀”的。比如在论文里放一张、PPT里放一张，花花绿绿显得很专业。但其实云图真正的价值远不止于此，千万别本末倒置，具有有什么用？跟着我们元王仿真继续往下看。

第一，快速定位问题。一个零件受力，你不需要一个个节点去查数值。打开应力云图，红色区域一目了然。应力集中在哪里、哪里可能是薄弱环节，几秒钟就能判断。这就是可视化的力量。

第二，验证设计合理性。设计了一个支架，算完之后看位移云图。变形趋势对不对？有没有异常的大变形？和预期是否一致？这些都是判断设计方案是否可行的重要依据。

第三，指导优化方向。云图告诉你哪里应力高，你就知道该在哪里加强；哪里材料富余，你就可以考虑减重。很多轻量化设计，就是从云图上找到的突破口。

第四，沟通和汇报。你跟客户说“这个位置应力是235MPa”，对方可能没概念。但你给他看一张云图，红色区域一目了然。不用解释太多，生动形象，谁都看得懂。

04

怎么看云图？别被颜色骗了

看云图有个最基本的原则：先看图例（颜色条） 。

很多人一打开云图就盯着红色区域看，觉得“红色的地方就是危险的”。但红色到底代表多大的值？你得看图例。图例上标着红色对应200MPa还是20MPa，差着十倍呢。

另外要注意，云图是定性展示，不是定量工具。它能告诉你“这里应力高、那里应力低”，但具体高多少、精确数值是多少，你得用探针工具去点，或者查数据表。只看颜色判断数值，不靠谱。

还有一点容易被忽视：颜色范围是可以调的。默认的自动范围有时候会把结果压得很平，导致整张图看起来颜色差别不大。这时候手动调整一下范围，细节就出来了。

05

几个容易踩的坑

坑一：模态分析里看位移云图。模态分析出来的位移云图，数值是归一化的。最大值标成1，其他按比例缩放，不代表实际位移大小。别拿着那个数说“我这结构变形只有1毫米”，那就闹笑话了。

坑二：云图一片红或一片蓝。多半是图例范围没设对，被某个极大或极小的异常值把范围撑得太宽了。手动调整一下范围就能解决。

坑三：只看云图不下结论。云图是工具，不是答案。看到红色区域，你得追问：这个应力值有没有超过许用应力？变形量在不在公差范围内？这些判断，靠的是工程经验和技术标准，不是靠颜色。

说到底，云图就是把冰冷的数字翻译成直观图像的一种方式。它是CAE仿真的最后一步，也是让仿真结果真正被看见的关键一步。

会用云图、会看云图，是每个CAE工程师的基本功。但更重要的是别被颜色迷惑，别只看表面，多问几个“为什么”，云图才能真正帮你解决实际工程问题。
