在商用车研发领域，车架作为整车的承载基体，其疲劳寿命直接决定了车辆的可靠性与安全性。某重型卡车制造企业在新型号样车的强化路试阶段遭遇了严峻挑战：部分车辆在进行到相当于实际行驶3万公里的强化测试时，车架纵梁与横梁连接处出现了肉眼可见的裂纹。由于该车型即将量产，若不能迅速查明原因并解决，将面临巨大的召回风险与品牌信誉损失。传统的“设计-试制-测试”迭代周期过长，无法满足紧迫的上市节点，客户遂委托我们元王仿真团队利用有限元疲劳仿真技术进行失效分析与结构优化。
接到仿真分析需求后，我们元王仿真团队首先获取了车架的三维数模及材料参数，利用HyperMesh软件建立了高精度的有限元模型。考虑到车架主要由薄壁梁结构组成，模型主要采用壳单元进行离散，对螺栓连接与铆接部位进行了精细化模拟。为了复现路试中的破坏工况，团队将路谱采集系统记录的实际载荷数据（包括垂向冲击、侧向力及纵向扭矩）转化为仿真边界条件，并基于Miner线性累积损伤理论，选用S-N曲线法进行多轴疲劳寿命预测。

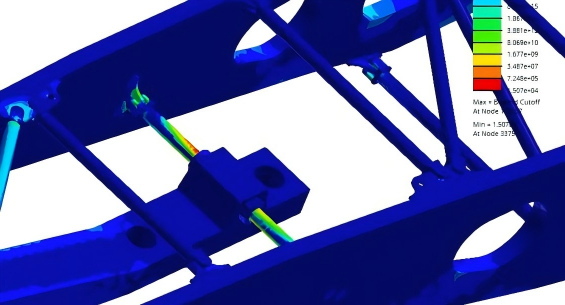

仿真计算结果生成的损伤云图清晰地复现了失效场景。在车架纵梁尾部的加强板末端，应力集中系数极高，该区域的安全系数低于1.0，且 predicted life 远低于设计目标寿命。进一步分析模态振型发现，原设计在该位置的局部刚度突变，导致在特定频率的路面激励下产生了共振效应，加速了裂纹的萌生与扩展。此外，仿真还揭示了副车架安装点附近的应力分布不均，存在潜在的设计冗余与薄弱环节并存的现象。
基于仿真诊断，团队提出了针对性的优化方案。首先，对纵梁尾部开裂区域进行拓扑优化，改变了加强板的几何形状，使其过渡更加平滑，以消除应力集中点；其次，调整了局部板材厚度，在保证轻量化的前提下提升关键区域的抗弯刚度；最后，优化了连接孔的布局，改善载荷传递路径。
优化后的模型再次经过疲劳仿真验证，结果显示高风险区域的应力水平下降了约35%，最小疲劳寿命提升至设计目标的1.5倍以上，且整车模态频率成功避开了发动机怠速与常用车速下的激振频率。客户采纳该方案修改模具后，试制的改进样车顺利通过了全周期的强化路试，未再出现开裂现象。
这个案例表明，基于CAE的疲劳仿真分析不仅能精准定位结构缺陷，更能大幅缩短研发周期，是现代车辆工程中不可或缺的核心技术手段。
