本案例旨在通过CFD仿真，分析某化工流程泵叶轮汽蚀问题的CFD仿真分析与优化。下面我们元王将会通过相关内容介绍让你了解CFD仿真分析作用，如果你有CFD仿真需求，可以咨询我们元王仿真。
在化工流体输送领域，离心泵的稳定性直接关系到生产线的连续性与安全性。某大型化工企业近期在原料输送环节遭遇瓶颈，其核心流程泵在额定工况下运行时，频繁出现异常振动与噪音，且扬程波动剧烈。经初步排查，设备并未发生机械故障，现场工程师怀疑是叶轮内部发生了严重的汽蚀现象。由于介质具有腐蚀性且管路系统复杂，停机拆解测试成本极高且风险较大，客户迫切需要一种非侵入式的手段来诊断病灶并提出改进方案，因此委托我们元王仿真团队进行CFD仿真分析。
项目启动后，团队首先基于客户提供的叶轮二维图纸，利用三维建模软件重构了流道模型。为了保证计算精度并兼顾计算资源，采用了结构化网格与非结构化网格混合的策略对流体域进行离散，特别是在叶片前缘和尾缘等流场变化剧烈的区域进行了网格加密处理，最终生成的网格数量约为350万。在求解器设置上，选用了适合旋转机械流动的SST k-ω湍流模型，并启用了多相流模型以捕捉气液两相的相变过程，边界条件严格设定为现场实测的进口总压与出口质量流量。

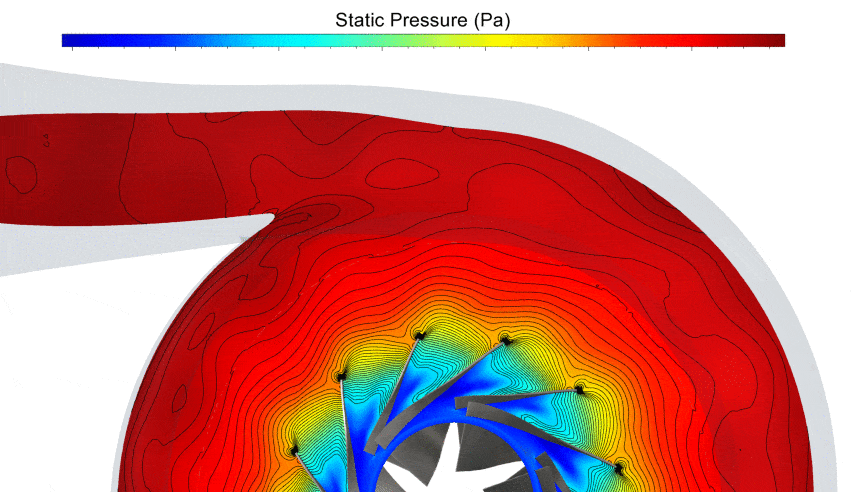

仿真计算收敛后的云图揭示了问题的根源。在叶片吸力面靠近前缘的区域，观测到了明显的低压区，该区域的静压值远低于介质在当前温度下的饱和蒸汽压，导致了大量气泡的生成与溃灭。这正是引发振动和噪音的元凶。此外，流线图显示在叶轮出口处存在明显的二次流和流动分离现象，这不仅加剧了能量损失，也进一步恶化了泵的吸入性能。通过定量分析，确认原设计叶轮的叶片进口安放角偏小，导致流体在进入叶轮流道时冲角过大，从而诱发了脱流与汽蚀。
基于上述诊断，对叶轮进行了针对性的水力优化。核心策略是重新设计叶片型线，适当增大叶片进口安放角以改善进流条件，同时优化叶片包角，使流体在流道内的速度分布更加均匀。优化后的模型再次进入CFD流程进行验证。对比结果显示，优化方案效果显著：叶片吸力面的低压区范围大幅缩减，最低压力值提升至饱和蒸汽压以上，从根源上消除了汽蚀发生的条件。同时，流道内的涡流结构明显减少，流动更加顺畅。
最终交付的数据表明，优化后的叶轮在设计工况下，效率提升了约4.5%，汽蚀余量显著降低。客户依据仿真结果对叶轮进行了数控加工并替换上线，现场反馈设备运行平稳，振动值降至标准范围内，彻底解决了长期困扰生产线的难题。本案例充分证明，CFD仿真技术不仅能精准定位叶轮机械的内部流场缺陷，更能为结构优化提供科学依据，是解决复杂工程问题的有力武器。
如你企业有CFD仿真分析需求，都可直接咨询我们元王仿真（有限元科技）。
